TRUPPENMANNSCHAFTSBUNKER DER KRIEGSMARINE

Größere Kartenansicht

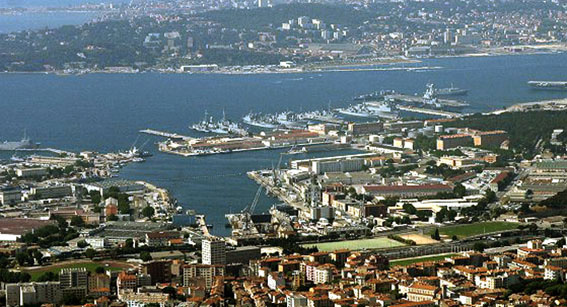

Die südfranzösische Mittelmeerhafenstadt Toulon besitzt den größten französischen Mittelmeermarinehafen. Ende 1942 wurde die Stadt deutsch besetzt. Ende 1943 fand ein schwerer Luftangriff auf Toulon statt.

Aufgrund eines freundlichen Hinweises von Herrn Foedrowitz, dem wir dafür auf diesem Weg herzlich danken, ist zu vermuten, dass in Toulon 1943 / 1944 durch die Kriegsmarine eventuell mindestens 14 mehr oder weniger dem Standard ähnliche Truppenmannschaftsbunkervarianten errichtet worden sein könnten. Bestätigt wurde dieser Verdacht jedoch noch nicht. Neben diversen weiteren, wiederum andersartigen Luftschutzbunkern wurden zwölf TMB-Varianten-verdächtige Objekte im Hafenbereich ausfindig gemacht, von denen acht definitiv noch existieren. Alle 14 Objekte waren / sind eindeutig Luftschutzbunker. Toulon war im Bereich des LS-Baues äußerst stark bedacht worden. Jedoch konzentrierten sich die Bauten allermeist im militärischen Hafenbereich. Für die Zivilbevölkerung der Stadt scheint nicht ein einziger LS-Bunker existiert zu haben...

Die Tatsache eines fehlenden U-Bootbunkers, in dem die Marineangehörigen Schutz gefunden hätten, machte den Bau mehrerer Personenschutzbunker der Marine notwendig. Im Falle der Verdachtsbestätigung wäre auch die Frage geklärt, ob im ehemals deutsch besetzten Ausland Truppenmannschaftsbunker (Varianten) errichtet wurden. Die Recherche müsste umgeschrieben werden.

Ungefähre Skizze des folgenden Bunkertyps Nr. 1 bis 10 (Erdgeschoss / das Treppenhaus fehlt, da die Skizze den Bunkertyp mit lediglich einer Ebene darstellt. Ob dieser hier skizzierte eingeschossige Typ überhaupt realisiert wurde, ist unbekannt).

Wir suchen daher dringend Informationen über nachfolgende 14 Luftschutzbunker:

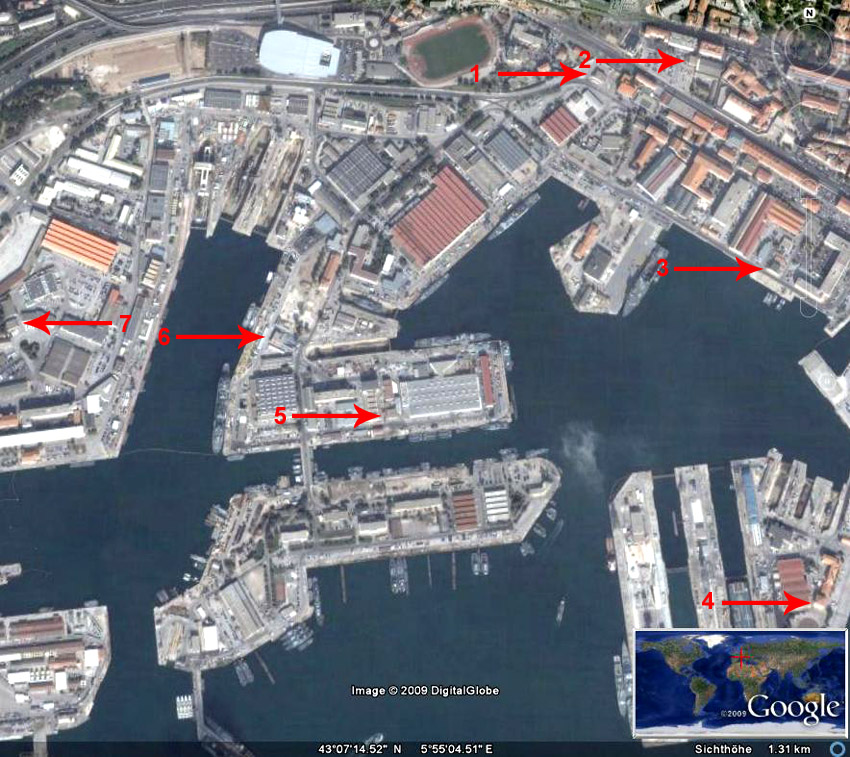

Gesamtansicht (es fehlen existenter Bunker 12, wohl entfernte Bunker 8, 9, 11 und 14, sowie entfernte Bunker 10 und 13)

Bereich Marinearsenal Toulon:

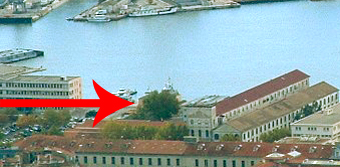

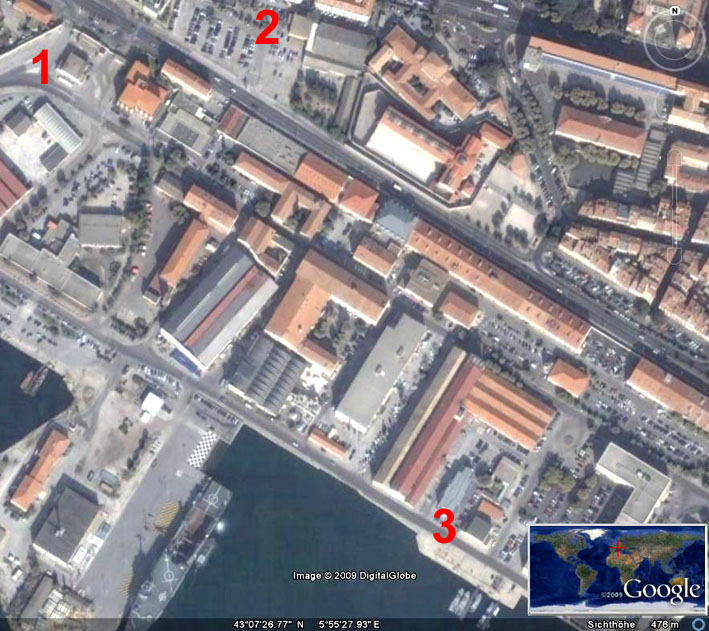

Gesamtsicht Luftschutzbunker 1 / 2 / 3

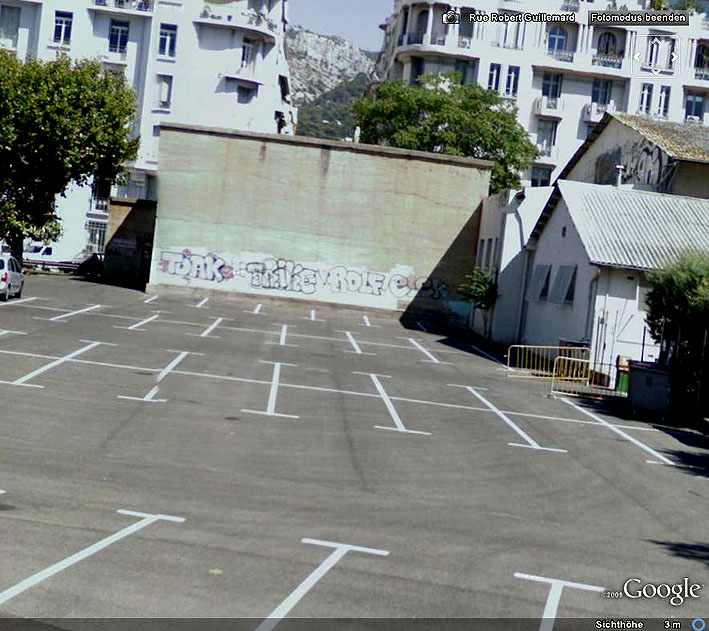

1 Verdacht TMB 750-Variante 1 Allee Castigneau / im Marinearsenal West (Abweichung vom Standard: Ohne Lüftungsturm / Splitterschutzvorbauten bündig zur Südwand / etwas kleinerer Grundriss / nur zwei Ebenen statt drei Ebenen beim regulären T 750)

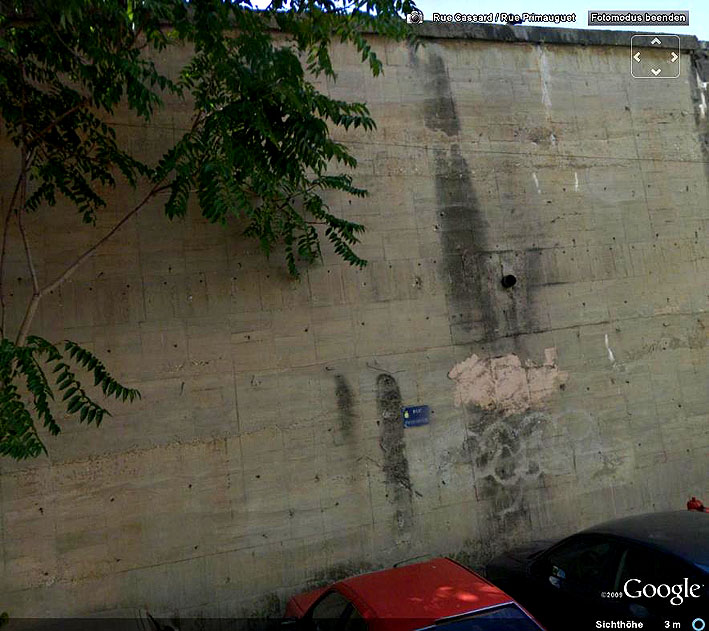

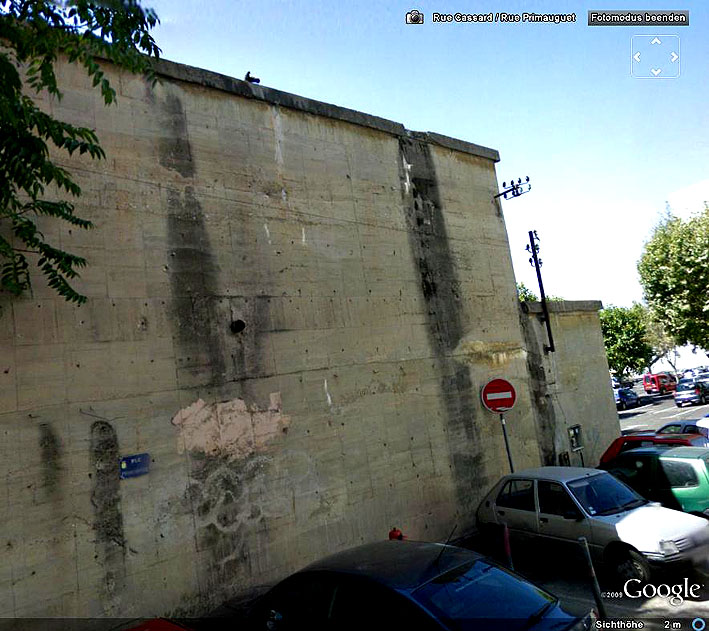

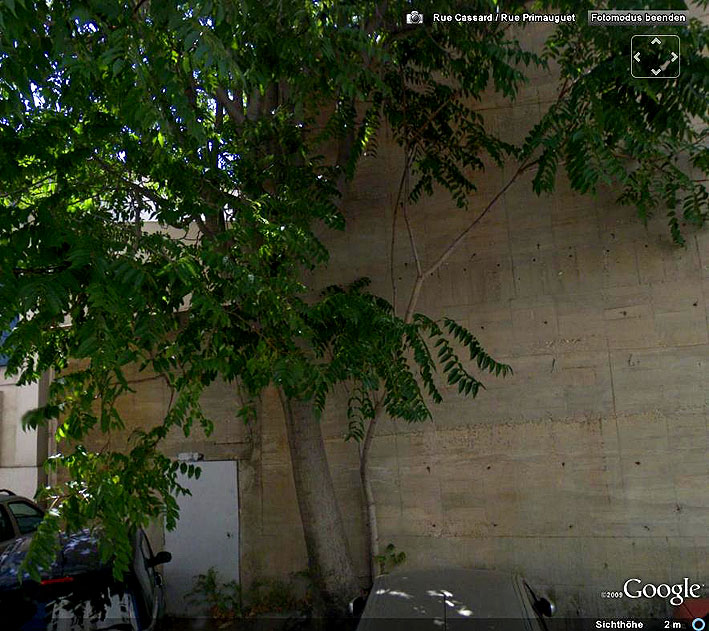

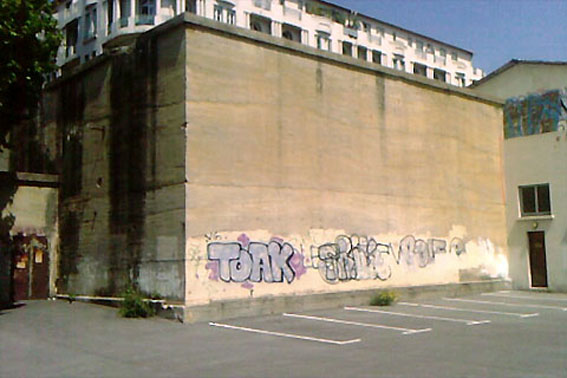

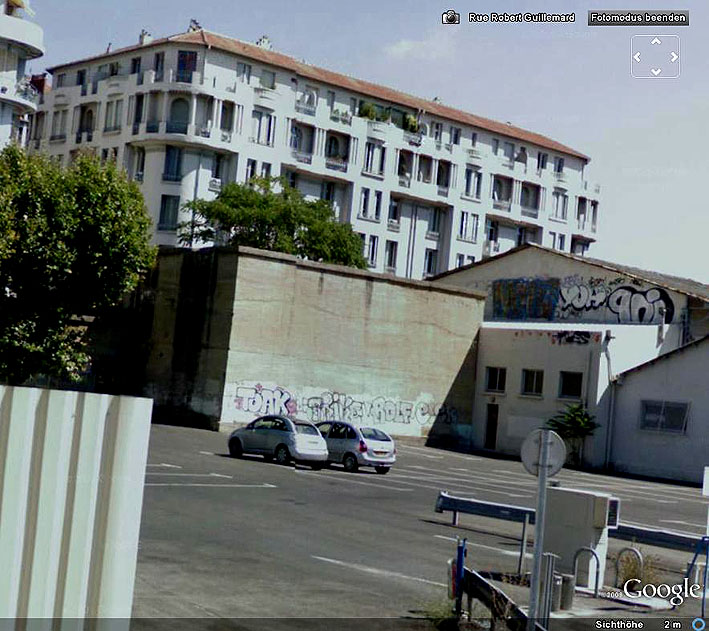

2 Verdacht TMB 750-Variante 2 Rue Primauguet / am Marinearsenal West (Abweichung vom Standard: Ohne Lüftungsturm / Splitterschutzvorbauten bündig zur Nordwand / etwas kleinerer Grundriss / nur zwei Ebenen statt drei Ebenen beim regulären T 750 / östliches Gebäude nachträglich angebaut)

Montage

Nach dem Krieg scheint der Bunker in einer seltsamen Art und Weise entfestigt worden zu sein...

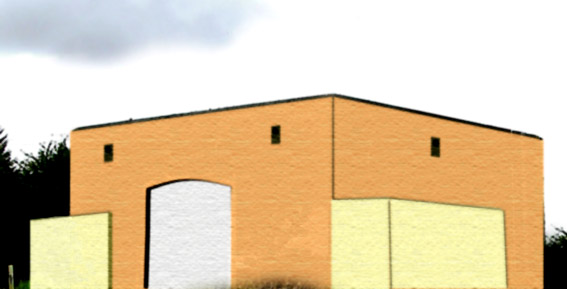

Montage

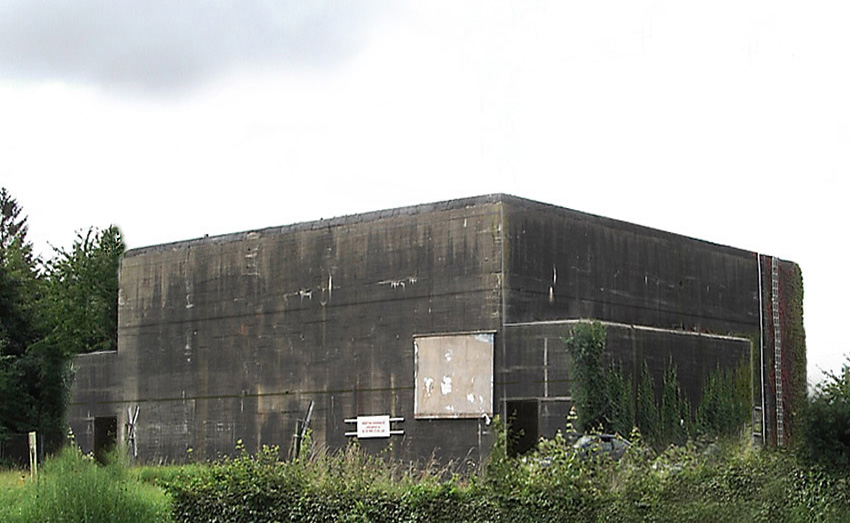

So ähnlich könnte der Bunker ursprünglich ausgesehen haben.

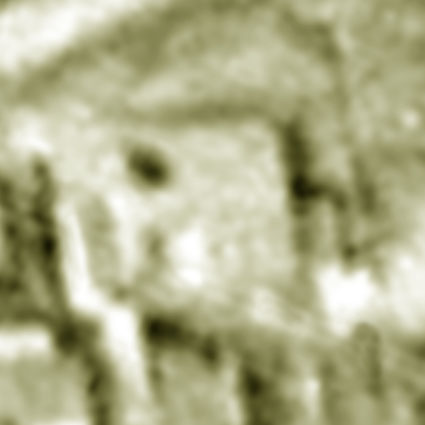

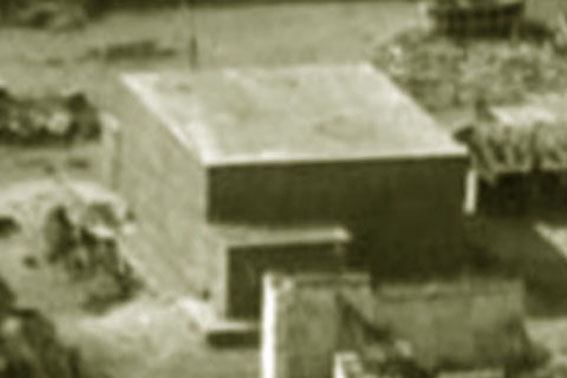

Der Bunker im Krieg...

3 Verdacht TMB 750-Variante 3 / im Marinearsenal Mitte (Abweichung vom Standard: Ohne Lüftungsturm / Splitterschutzvorbauten bündig zur Südwand / etwas kleinerer Grundriss / nur zwei Ebenen statt drei Ebenen beim regulären T 750 / entfestigt)

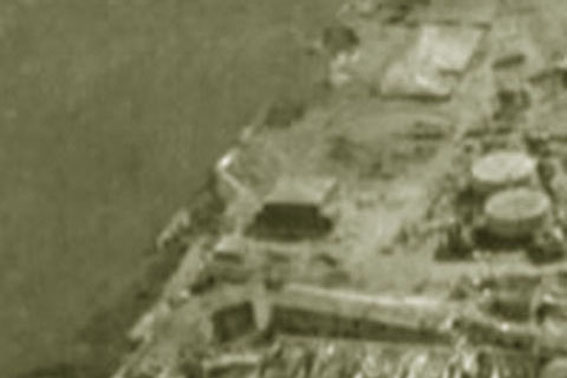

Der Bunker im Krieg...

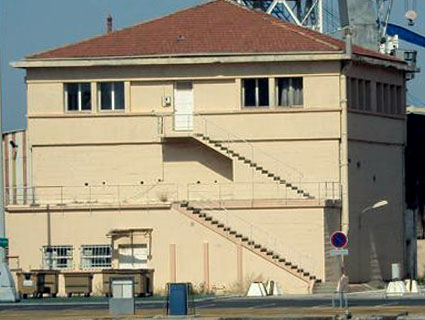

4 Verdacht TMB 750-Variante 4 auf Hafenmole / Dockbereich (Abweichung vom Standard: Ohne Lüftungsturm / Splitterschutzvorbauten bündig zur Nordwand / etwas kleinerer Grundriss / nur zwei Ebenen statt drei Ebenen beim regulären T 750 / nachträglich überbaut mit Lotsenhaus)

5 Verdacht TMB 750-Variante 5 auf Hafenmole Mitte (Abweichung vom Standard: Ohne Lüftungsturm / Splitterschutzvorbauten bündig zur Südwand / etwas kleinerer Grundriss / nur zwei Ebenen statt drei Ebenen beim regulären T 750)

Bereich Werft Toulon:

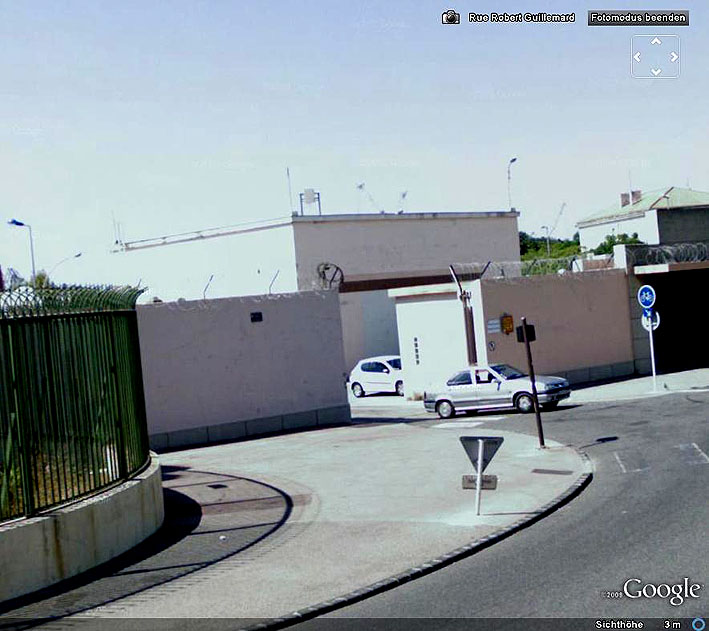

6 Verdacht TMB 750-Variante 6 / Werft Ost (Abweichung vom Standard: Ohne Lüftungsturm / Splitterschutzvorbauten bündig zur Ostwand / etwas kleinerer Grundriss / nur zwei Ebenen statt drei Ebenen beim regulären T 750 / nachträglich teilweise überbaut / Werftbunker / Werkluftschutz)

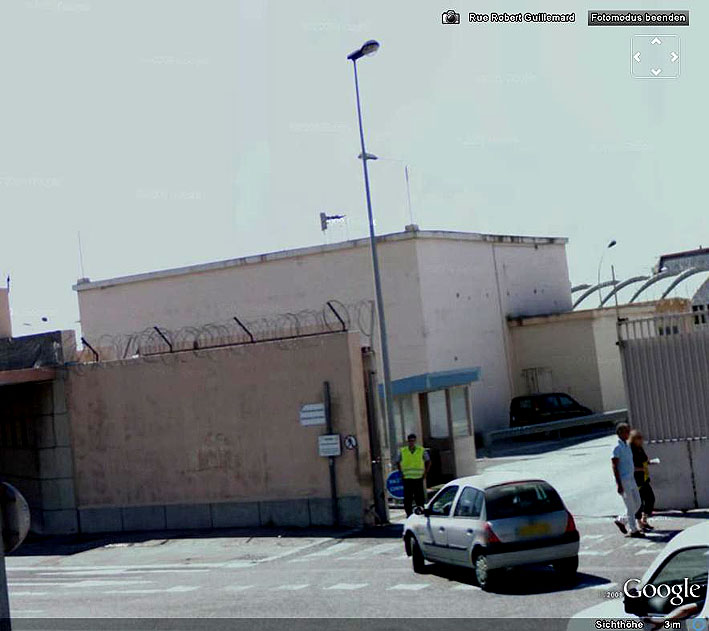

7 Verdacht TMB 750-Variante 7 / Werft West (Abweichung vom Standard: Ohne Lüftungsturm / Splitterschutzvorbauten bündig zur Südwand / etwas kleinerer Grundriss / nur zwei Ebenen statt drei Ebenen beim regulären T 750 / nachträglich teilweise umbaut / Werftbunker / Werkluftschutz)

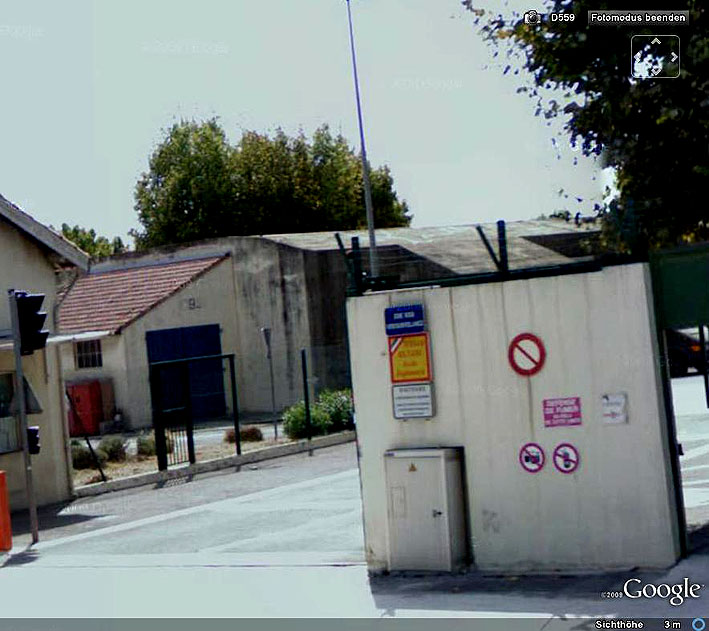

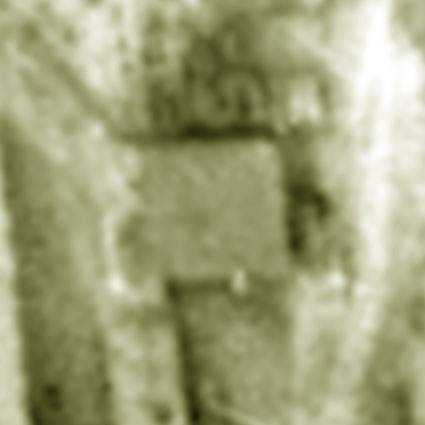

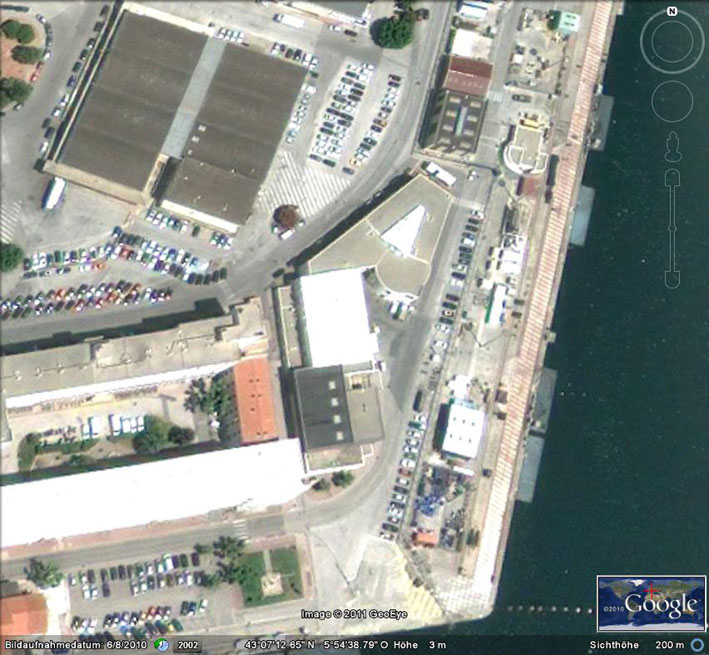

8 Verdacht TMB 750-Variante 8 / Werft West (Abweichung vom Standard: Ohne Lüftungsturm / Splitterschutzvorbauten bündig zur Südwand / etwas kleinerer Grundriss / nur zwei Ebenen statt drei Ebenen beim regulären T 750 / Werftbunker / Werkluftschutz / wohl entfernt / eventuell jedoch umbaut noch vorhanden)

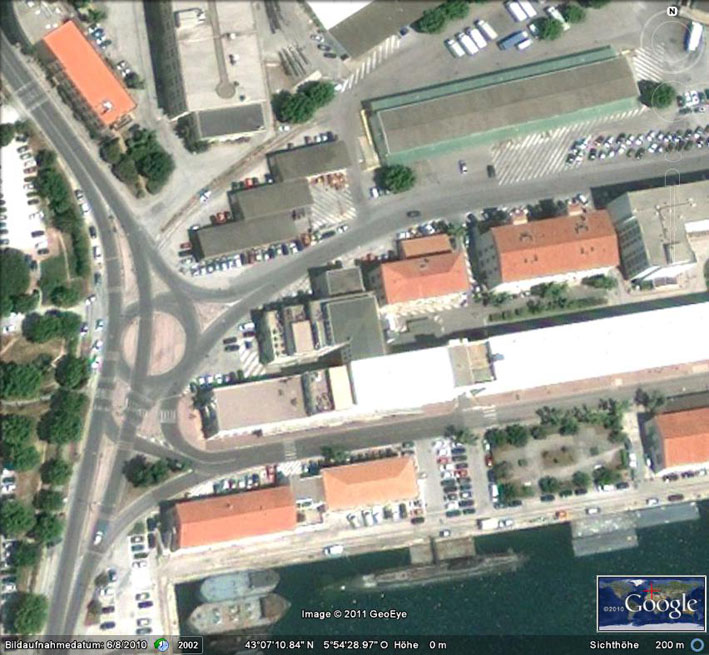

9 Verdacht TMB 750-Variante 9 / Werft West (Abweichung vom Standard: Ohne Lüftungsturm / Splitterschutzvorbauten bündig zur Südwand / etwas kleinerer Grundriss / nur zwei Ebenen statt drei Ebenen beim regulären T 750 / Werftbunker / Werkluftschutz / sehr wahrscheinlich entfernt / eventuell jedoch umbaut noch vorhanden)

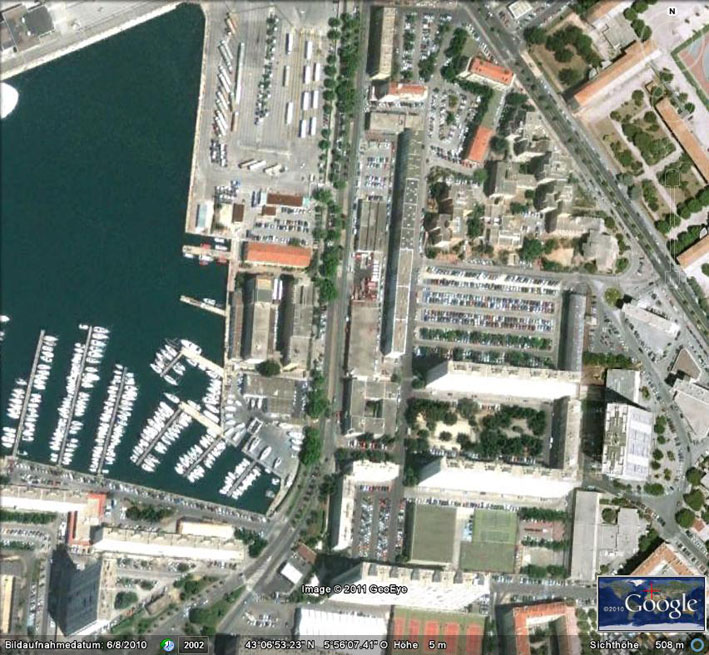

10 Verdacht TMB 750-Variante 10 / Hafenbereich Ost (Abweichung vom Standard: Ohne Lüftungsturm / Splitterschutzvorbauten bündig zur Südwand / etwas kleinerer Grundriss / nur zwei Ebenen statt drei Ebenen beim regulären T 750 / eventuell mit Dachaufbau mittig / entfernt)

Es ist davon auszugehen, dass diese zehn Bunker lediglich mit zwei Geschossen ausgeführt wurden. Es wird sich eventuell um eine Bauserie, bestehend aus zehn Objekten, handeln.

Bereich Marinearsenal Ost Toulon:

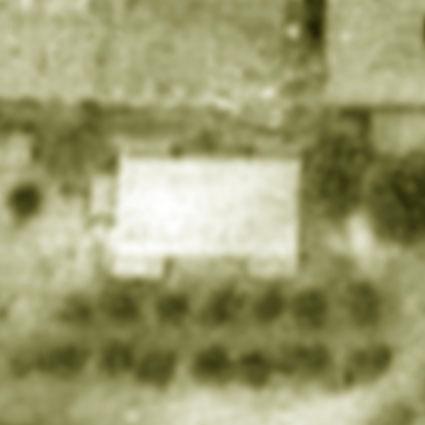

11 Verdacht TMB 750-Variante 11 im Marinearsenal Ost (ohne Lüftungstürme / Doppelbunker / daher vier Splitterschutzvorbauten / wohl nur eine Ebene / nur entfernt ähnlich zu Truppenmannschaftsbunkern / wohl entfernt / eventuell jedoch umbaut noch vorhanden)

Bereich Marineanlage West Toulon:

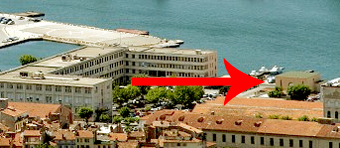

Weitsicht Luftschutzbunker 12

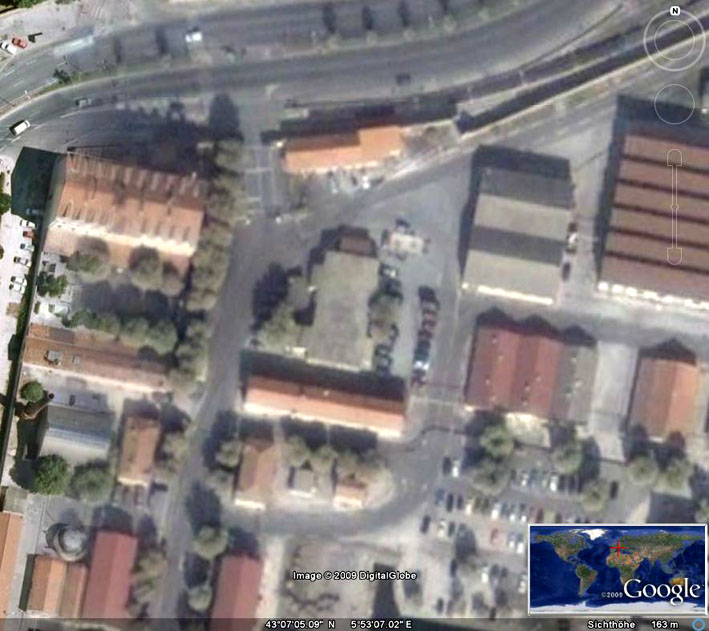

12 Verdacht TMB 750-Variante 12 Avenue Aristide Briand / in Marineanlage West (ohne Lüftungstürme / Doppelbunker / daher vier Splitterschutzvorbauten / wohl nur eine Ebene / nur entfernt ähnlich zu Truppenmannschaftsbunkern)

Bereich Werft Ost Toulon:

13 Verdacht TMB 750-Variante 13 Werft Ost (ohne Lüftungstürme / Doppelbunker / im Gegensatz zu beiden Vorgängerobjekten jedoch nur zwei Splitterschutzvorbauten / wohl nur eine Ebene / nur entfernt ähnlich zu Truppenmannschaftsbunkern / entfernt)

Bereich Werft West Toulon:

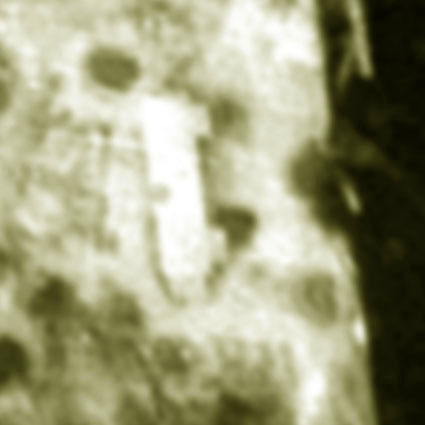

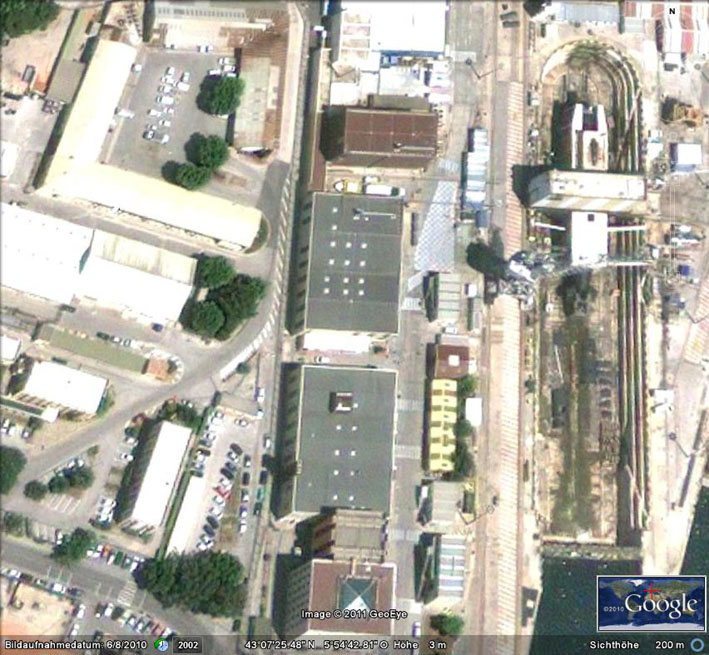

14 Verdacht TMB 750-Variante 14 Werft West (ohne Lüftungstürme / Doppelbunker / halbiert in der Breite / daher wiederum nur zwei Splitterschutzvorbauten / wohl nur eine Ebene / nur entfernt ähnlich zu Truppenmannschaftsbunkern / wohl entfernt / eventuell jedoch umbaut noch vorhanden)

Unklar ist, ob diese Bunker über zwei oder nur ein Geschoss verfügten / verfügen. Es ist jedoch sehr wahrscheinlich, dass sie nur mit einer Ebene ausgeführt wurden. Die Bunker sind mit den Objekten 1 bis 10 verwandt, Doppelbunker, zusammengesetzt aus zwei "normalen" Luftschutzbunkern (aber wiederum im Fall Objekt 12 nur mit zwei Splitterschutzvorbauten versehen und im Fall Objekt 14 in der Breite halbiert), aber wie geschrieben wohl nur mit einer statt zwei Ebenen.

Gesamtansicht (es fehlen existenter Bunker 12, wohl entfernte Bunker 8, 9, 11 und 14, sowie entfernte Bunker 10 und 13)

Weiterhin ist davon auszugehen, dass die Grundfläche der Bunker 1 bis 10 lediglich circa 17 mal 17 Meter statt der sonst üblichen im Schnitt circa 21 mal 21 Meter beträgt. Deshalb die wichtigsten Fragen speziell bezüglich Bunker 1 bis 10:

- Wieviel Ebenen besaßen / besitzen sie (wirklich nur zwei Ebenen, wie es momentan als zutreffend angesehen wird)?

- Ist die Grundfläche wirklich wesentlich geringer als diejenige der bekannten regulären Truppenmannschaftsbunker?

Es besteht der Verdacht, dass in Toulon eventuell weitere Bunker dieser Form erbaut wurden und dass mutmaßlich noch heute weitere Exemplare existieren.

- Sind dies Kriegsmarine-Truppenmannschaftsbunker in abgewandelter Form? -
